| Lugar de origem: | China |
| Marca: | Nide |
| Certificação: | None |
| Número do modelo: | ND-LWD-100MSJ |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira apropriada para o transporte do mar |
| Tempo de entrega: | 35 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 120 grupos pelo ano |
| Nome: | Máquina hotstaking do comutador de Armture | Peso da máquina: | 800kg |
|---|---|---|---|
| Comprimento da pilha: | 10mm-60mm | Comprimento do eixo: | 50mm-250mm |
| Tipo do comutador: | gancho ou montante | Dimensão: | 785 x 910 x 2100 milímetros 3 |
| Realçar: | máquina de fusão,máquina do comutador |
||

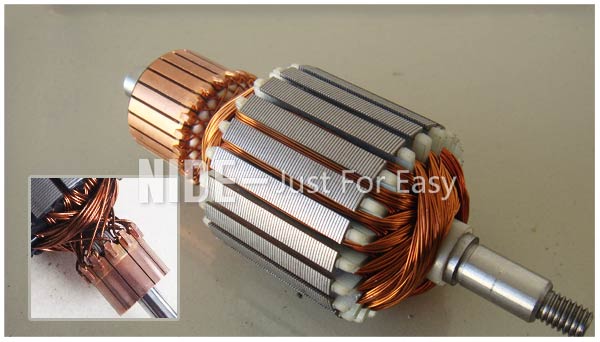

Máquina hotstaking do comutador de armadura usada para o empilhamento quente do comutador do rotor da armadura do motor
Características da máquina de Hotstaking:
1. A máquina de soldadura do ponto do comutador é usada para o empilhamento quente do comutador do rotor da armadura do motor
2. A máquina estacando quente do comutador é apropriada para uma produção contínua de três deslocamentos
3. eficiência da produção: a saída do deslocamento é aproximadamente 1500
4. método de carga da máquina de soldadura do ponto: manualmente carregamento/que descarrega
5. a exposição dinâmica o parâmetro, incluindo a saída do deslocamento, acumula a saída, o tempo de ciclo, etc., se há anormal durante a produção, o HMI alarmar-se-á
6. Tem a produção (movimento e automóvel) e a comissão do modo

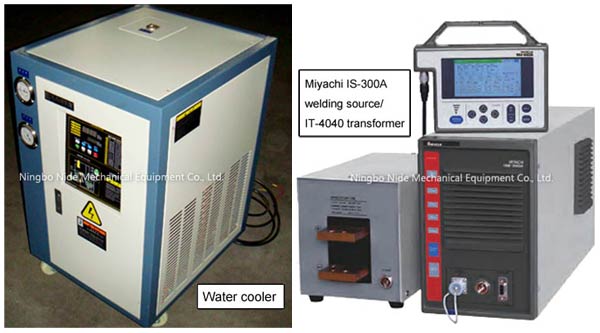

7. O parâmetro pode ser salvar conforme o no. modelo da armadura, chama o parâmetro de solda com a fonte de energia de Miyachi
8. Tem a função de limite de solda para lembrar o operador mudar a tempo a haste do tungstênio
Processo hotstaking do comutador:
1. manualmente lugar a armadura no bloco de V, posicionando,
2. começo a máquina,
3. máquina para apertar a armadura,
4. cilindro de posicionamento para retirar-se,
5. o servo motor executa o índice do ângulo da compensação,
6. automaticamente índice, soldando automaticamente, automaticamente detectando a pressão de solda e para fazer o tratamento relacionado,
7. manualmente para tomar a armadura soldada longe do bloco de V
Introdução e parâmetros principais:
| Nome do produto | Máquina hotstaking do comutador de armadura |
| Método de carga: (escolha qualquer dos seguintes três métodos) |
1.Manually carregamento/que descarrega |
| Método de índice: | índice servo |
| Tipo do comutador: | gancho ou montante |
| Diâmetro de fio: | φ0.2mm-φ1.0mm |
| Diâmetro da armadura: | φ20mm-φ60mm |
| Comprimento da pilha: | 10mm-60mm |
| Comprimento do eixo: | 50mm-250mm |
| Diâmetro do comutador: | φ10mm-φ40mm |
| Diâmetro do eixo: | φ3mm-φ17mm |
| Número do gancho/montante do comutador: | ≥3 |
| Método encontrando zero: | manualmente armadura do lugar, bloco da movimentação uma do cilindro para posicionar |
| Método de controle da pressão: | mola + cilindro + detecção da pressão |
| Método refrigerando de cabeça de soldadura: | refrigerar de água |
| Ajuste do parâmetro: | ajustado no tela táctil e na fonte de energia, o parâmetro igualmente pode ser ajustado |
| Método de controle da fonte de energia: | feedback próximo do laço, precisão alta, inversão |
| Pressão de ar comprimido: | 4kg/cm2-6kg/cm2 |
| Poder de solda da fonte: | AC380V±10% trifásico 50HZ 40KW |
| Poder do refrigerador de água: | AC380V±10% trifásico 50HZ |
| Peso da máquina: | 800kg (para a referência) |
| Dimensão: | 785 (L) x 910 (W) x 2100 (H) milímetro 3 (para a referência) |
A outra exigência:
Altura da máquina: a altura de 2100mm da terra, da diferença entre a parte inferior da máquina e da terra é 150mm
A máquina hotstaking do comutador de armadura é montada com cortina de segurança, começo da dobro-palma
A máquina de soldadura do ponto pode ajustar a senha da segurança no HMI para evitar a operação errada
Equipe com o transformador caso necessário para controlar a flutuação da tensão
Máquina hotstaking do comutador do rotor da armadura:
