Lugar de origem: | China |
Marca: | NIDE |
Certificação: | none |
Número do modelo: | ND-S2W01D |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | Caso de madeira que é apropriado para o transporte do mar |
Tempo de entrega: | 45 dias de trabalho |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 600 grupos pelo ano |
Nome de Prouduction: | máquina de enrolamento automática do estator do motor | Aplicação: | enrolamento de bobina do estator do motor deslizante |
---|---|---|---|
Método de enrolamento: | enrolamento da agulha | cor: | personalizado |
tipo: | automático completo | estação de enrolamento: | 2 |
Tensão: | 380V | Peso: | sobre 500kg |
Realçar: | máquina de enrolamento do transformador,máquina de enrolamento da bobina do estator |
Motor deslizante automático que enrola a máquina da dobadoura de bobina do estator do entalhe de machine/in para a fabricação sem escova do motor da C.C.
(1) aplicação
Esta máquina de enrolamento automática do estator do motor deslizante adota a tecnologia do enrolamento de bobina da agulha, é apropriada para a fabricação do motor elétrico no campos de campos da indústria, do espaço aéreo, da medida de precisão, os militares, os médicos, os automotivos e o outro, tais como o seguimento de instrumentos, comunicações e radar, robôs, ferramentas elétricas, impressoras, unidades de disco, brinquedos elétricos, limpadores, biperes da vibração, os braços robóticos e os gravadores de vídeo.
(2) introdução e características:
1. A máquina de enrolamento da agulha do estator é usada principalmente para o enrolamento de bobina do estator do motor deslizante de BLDC.
2. O processo do enrolamento de bobina do estator pode realizar torneiras múltiplas (ajuste) da tela, fio que aperta e o corte do fio, a linha estojo compacto da estrutura da parte, o aperto do fio e o corte do fio são terminados ao mesmo tempo
3. adote o método do enrolamento de bobina da agulha, cada ciclo da ação pode envolver 2 estatores, melhorando extremamente a eficiência da produção.
4. carregamento manual e descarregamento, aperto automático, enrolamento e corte;
5. Durante o processo do enrolamento do estator, manualmente alimentando, o molde de aperto automático, do que reduz a intensidade do trabalho.
6. Pode rapidamente substituir tipos diferentes de moldes; (experimentou em 20 minutos para terminar)
As peças da utilização de ferramentas e do dispositivo elétrico de 7. adotam o modo de posicionamento descendente, posicionamento estável e aperto seguro.
8. o estator diferente e os parâmetros de enrolamento podem rapidamente ser comutados com o HMI para adaptar-se às exigências de estatores diferentes.
9. proteção completa da liga de alumínio
10. o controle elétrico, o ajuste e a exposição pelo PLC, a função da exposição da falha, a exposição e o servo motor são seguros e seguros.
(3) parâmetros técnicos:
Nome do produto: | Auto dobadoura de bobina da agulha da máquina/estator de enrolamento do motor deslizante |
Diâmetro de fio: | φ0.13-φ1.2mm |
Identificação do estator: | φ25-φ60mm |
Estator OD: | φ60-φ200 milímetro |
Comprimento da pilha: | 10-80mm (curso padrão) |
Método de enrolamento: | enrolamento de bobina da agulha |
Estação de funcionamento: | 2 |
Número aplicável do polo: | multi-polo. |
Mecanismo servo: | Um motor do índice 3KW; Um motor de enrolamento 3KW com freio; 750W e motor 2 prendendo |
Velocidades do eixo: | 0-260 RPM ajustável |
Pressão de ar: | 0.5-1MPa |
Poder: | 10KW |
Tensão: | Quatro fios 380V/50HZ trifásicos |
Dimensão: | 1100*1300*1700mm |
Peso: | 500KG |
Se você precisa máquinas com outros parâmetros, contacte-nos por favor, nós pode fornecer máquinas diferentes de acordo com necessidades do cliente.

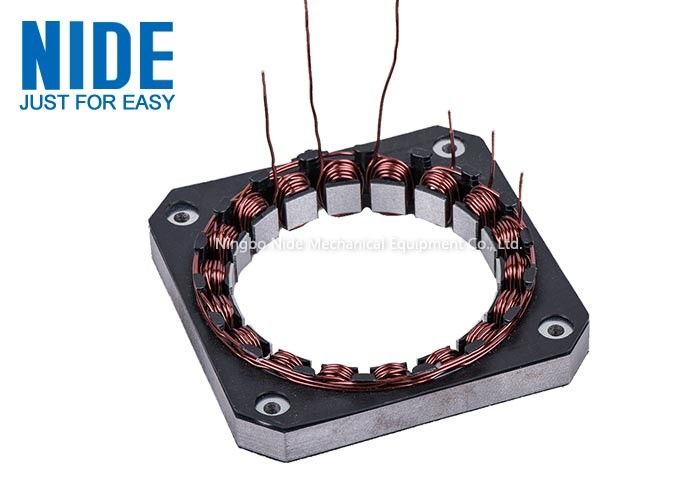

mostra da imagem (de 4)
