Lugar de origem: | China |
Marca: | NIDE |
Certificação: | CE |
Número do modelo: | NDPJ-JYZ-27 |
Quantidade de ordem mínima: | 100 quilogramas |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | Caixa de madeira apropriada para o transporte do mar |
Tempo de entrega: | 30 dias de trabalho |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 10000000 quilogramas pelo mês |
Nome do produto: | Material de isolação do motor de F DMD 6630 | Cor: | GREEN/BLUE/RED |
---|---|---|---|
Usado para: | enrolamento de bobina da armadura do estator do motor | Tipo: | Papel da isolação do motor |
Categoria: | F | certification: | CE |
Realçar: | papel da isolação para o enrolamento do motor do dmd,papel da isolação do motor de 0.1mm,papel da isolação do motor de 0.45mm |

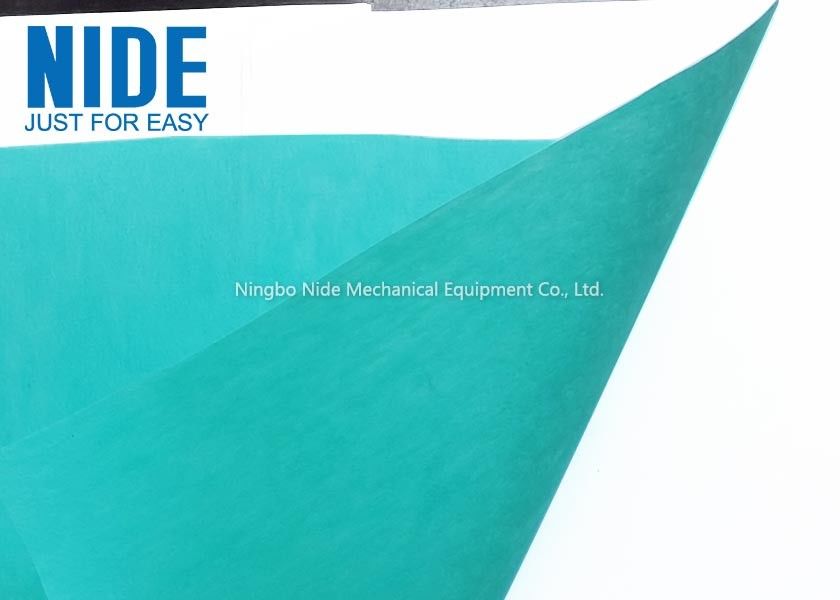

6630/6641 de papel 0.1-0.45mm do material de isolação do motor de DMD
6641 o material composto macio não tecido de fibra de poliéster do filme de poliéster da categoria DMD de F é feito da tela da fibra de poliéster e do filme de poliéster não tecidos. O material composto da três-camada ligado pela resina da categoria de F tem uma avaliação da resistência da temperatura de 155°C. É usado principalmente para a isolação do entalhe, isolação da volta-à-volta, isolação da gaxeta, isolação do transformador dos motores de série Y2 ou de outros motores de baixa voltagem. Pode igualmente ser usado para a isolação elétrica da bobina da F-classe.
Especificações disponíveis: 0,15, 0,17, 0,20, 0,25, 0,30, 0,35, 0.38mm
Os indicadores técnicos principais tomam 0,25 como um exemplo
Tolerância da espessura: 0.04±0.05
Resistência à tração longitudinal sem dobrar ≥150 após ≥130 de dobra
(N/10mm) horizontal sem o bending≥130 após bending≥120
Elongation% ≥10 longitudinal ≥10 transversal
Resistividade de volume em condições normais MΩ.m ≥1.0×10.6, após ≥1.0×10.4 úmido
Tensão de divisão state≥10.0 normal 155±2℃≥9.0
Adesão térmica: nenhuma delaminação, nenhuma espuma, colagem 180±2℃ do fluxo
NIDE pode processar vários materiais de isolamento do entalhe de acordo com exigências de cliente, e fornece categorias diferentes, tamanhos diferentes, e formas diferentes do papel de isolamento dado forma do entalhe, das cunhas de entalhe, e de gaxetas de isolamento. É apropriado para a isolação do entalhe do estator de todos os tipos de sem escova, do piso e dos servos motores, e pode encontrar a procura para a isolação do entalhe pelo encaixotamento manual.
Parâmetro do produto
Nome do produto | Papel da isolação do motor de F 6641/6630 DMD |
Modelo: | 6641F papel da isolação da categoria DMD |
Categoria: | Categoria de F |
Cor: | azul/verde/vermelho |
Espessura: | 0.1~0.5 (milímetro) |
Largura: | 1030 (milímetro) |
Tamanho: | 1000 (milímetro) |
Espessura: | 0,45 (milímetro) |
Características: | Bom desempenho da isolação, alta temperatura e resistência de alta pressão |
Resistência térmica: | 130-180 graus |
Costume: | Sim |
Descrição de embalagem: | caixa |
Uso do produto
1. Indústria do produto do motor: geradores automotivos, motores de série, motores da caixa de engrenagens, motores assíncronos trifásicos, servos motores do piso, motores dos aparelhos eletrodomésticos, motores da ferramenta elétrica, isolação do entalhe, isolação da cunha de entalhe, isolação da fase, gaxetas de isolamento.
2. Indústria eletrônica e elétrica: reatores, fontes de alimentação do diodo emissor de luz, transformadores, filtros, transformadores, isolação da gaxeta da inter-volta.
3. Indústria do fio e do cabo: cabo que envolve a fita da isolação.
A empresa tem o corte, carimbando a formação, e o equipamento de teste para assegurar a qualidade de vários materiais de formação de isolamento.
6641 dados técnicos de F DMD:
Artigo | Unidade | Parâmetro | ||||
Espessura material | milímetro | 0,13 | 0,15 | 0,18 | 0,20 | 0,23 |
Desvio da espessura | milímetro | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
Quantitativo e desvio | g/m2 | 130±13 | 150±15 | 185±19 | 215±22 | 255±26 |
espessura da membrana | milímetro | 0,036 | 0,05 | 0,075 | 0,10 | 0,125 |
Resistência à tração
Vertical
Horizontal |
N/10mm
N/10mm |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
Alongamento
Vertical
Horizontal |
% |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
Tensão de divisão
Não curvatura |
Quilovolt | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
Coesividade normal | Nenhuma estratificação | |||||
Adesão térmica | 180±2℃10min | Nenhuma estratificação, nenhuma formação de espuma, nenhum fluxo da colagem | ||||
Categoria da resistência térmica | Classe F 155 graus | |||||
Cor | Azul/verde/vermelho |
Mostra da imagem
A informação precisou para o inquérito do material de isolação
Será melhor se o cliente poderia nos enviar desenho detalhado que inclui abaixo da informação.
a. tipo do material de isolação: papel da isolação, cunha, (incluindo DMD, DM, filme de poliéster, PMP, ANIMAL DE ESTIMAÇÃO, NHN, NMN, PM, fibra vulcanizada vermelha,)
b. dimensão do material de isolação: largura, espessura, tolerância.
c. classe térmica do material de isolação: Classe F, classe E, classe B, classe H, classe C
d. aplicações do material de isolação
e. exigiu a quantidade: normalmente seu peso
F. A outra exigência técnica.
Sobre o componente e os acessórios do motor
NIDE pode fornecer a série completa de componentes do motor elétrico tais como o comutador, o rolamento de esferas, o protetor térmico, a escova de carbono, o papel da isolação, o eixo, o ímã, o fã, a tampa do motor, etc.
