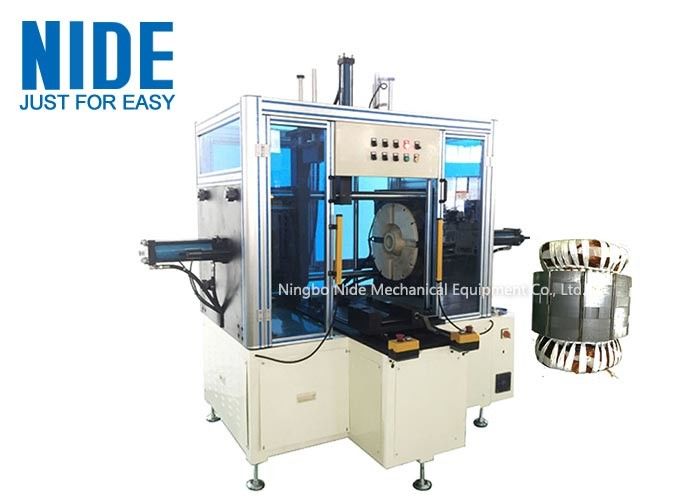

Máquina de moldagem de bobina de estator de comprimento de pilha longa Tipo horizontal
(1) Função e características principais da máquina
Esta máquina de formar bobinas de estator é de tipo horizontal para carregar e descarregar facilmente o estator.Ele expande o interior do over-hang durante o processo de formação; assegura eficazmente a dimensão e a aparência do sobrepeso.
Durante a troca de ferramentas, basta mudar o bloco, núcleo de expansão interna e mancha fixação estator superior.pode ser rapidamente alterado soltando os parafusos relacionados. Quando mudar diferentes estator de pilha, soltar parafusos relacionados, em seguida, conduzir a engrenagem e rack pelo cabo. Após o ajuste, apertar os parafusos.
(2) Principais dados técnicos
| Dose excedentária do estator |
≤ φ350 mm |
| Identificador do estator |
φ80-φ230 mm |
| Altura da pilha |
100 mm-400 mm |
| Deslocamento do cilindro |
30 L/min |
| Fornecimento de energia |
380 V 50/60 Hz |
| Peso |
cerca de 1800 kg. |
| Dimensão |
2550 × 1930 × 2200 mm |
(3) Aplicação
Esta máquina de moldagem é aplicada ao motor de bomba de água profunda e a outros vários tipos de estator de motor de longo comprimento.
(4) Vantagens competitivas
Variedade de aplicações, fácil operação.
Temos um Centro de Serviços no Exterior.
É adequado para rotor ou estator com número de modelo e dimensão diferentes.
A operação e o processo de troca de ferramentas são fáceis.
Podemos personalizar a máquina para o nosso cliente de acordo com as suas necessidades.
Fornecemos diretamente nossas máquinas para muitos países, como EUA, França, Turquia, Irã, Índia, Brasil, Argentina, México, etc.
Esta máquina é controlada por PLC. Todos os parâmetros podem ser definidos na tela sensível ao toque.

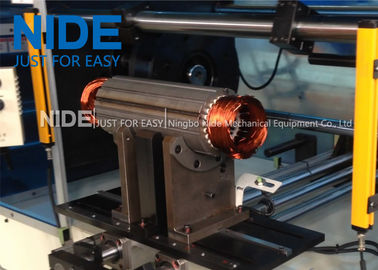

Estação de trabalho da máquina de formação de bobinas de estator
