Enrolador automático da agulha do rotor do motor da máquina de enrolamento da bobina da agulha da armadura do estator 380v bldc para motor sem escova
(1) Indução de máquina:
Esta máquina de enrolamento de agulha de motor sem escova foi projetada para o enrolamento de bobina de estator de armadura externa BLDC. O enrolador de bobina staotor adota um design de enrolamento externo tipo agulha de posição dupla. Os clientes podem definir parâmetros de acordo com suas próprias necessidades, como enrolamento automático, enrolamento multifio, indexação automática, extensão automática, velocidade de enrolamento, etc.; Cada ciclo de ação enrolará 2 rotores BLDC ao mesmo tempo. Operação simples e alta eficiência de produção.
(2) Parâmetro técnico:
| Nome do produto: |
Máquina de enrolamento de bobina de armadura de estator BLDC/enrolador de agulha |
| Tipo: |
Automático |
| ID da armadura BLDC: |
20-80mm (Outras especificações podem ser especialmente projetadas) |
| OD da armadura BLDC: |
50-120mm(Outras especificações podem ser especialmente projetadas) |
| Comprimento da pilha da armadura BLDC: |
10-80mm (curso padrão)
100-200mm (curso longo, personalização especial)
|
| Diâmetro do fio: |
0,5-1,5 mm (Outras especificações podem ser especialmente projetadas) |
| Número do pólo aplicável: |
multipolar |
| Método de enrolamento do motor: |
Enrolamento de agulha |
| Estações de enrolamento: |
Dois |
| Velocidades do fuso: |
0--300 RPM (ajustável) |
| Mecanismo servo: |
Dois motores de indexação de 4,4KW
Um motor de enrolamento de 3KW com freio
750 W ou mais dois motores de fiação
|
| Tensão: |
380V/50HZ Trifásico quatro fios |
| Pressão do ar: |
0,5--1Mpa |
| Poder: |
20KW |
| Dimensão: |
1200*1360*1800mm (comprimento * largura * altura) Não inclui grelha |
| Peso: |
600kg |
(3) Aplicação:
A máquina enroladora de agulha do rotor do motor é adequada para o enrolamento externo do estator de motores sem escova em muitos campos, como HM, equipamentos médicos, eletrodomésticos e veículos elétricos.
(4)Função e características:
1. A máquina de enrolamento de agulha do motor é adequada para enrolamento de bobina de armadura BLDC multipolar. Carga e descarga manual, fixação automática, enrolamento e cisalhamento.
2. A estrutura adota perfil de alumínio 4080 espessado e a placa da mesa adota ferro fundido para absorver a vibração, mesmo quando enrolada em alta velocidade, a vibração é muito pequena.
3. As peças de ferramentas e acessórios adotam o modo de posicionamento para baixo, posicionamento estável e aperto confiável.
4. A fixação e o corte do fio, a estrutura da peça da linha compacta, a fixação e o corte do fio são concluídos de uma só vez;
5. Diferentes parâmetros do estator e do enrolamento podem ser alterados rapidamente através da IHM para se adaptarem aos diferentes requisitos do estator.
6. Troca rápida de ferramentas; (20 minutos com proficiência)
7. Proteção total em liga de alumínio
8. Controle PLC, exibição de falhas
9. O aperto do fio é moderado, sem ferimentos, sem quebra, etc.
10. O teste de sal do produto é realizado dentro de 10 mA em um minuto.
11. Índice de segurança do equipamento: de acordo com o padrão CE.
12. Eficiência: 120 rev/min.
13. Batida: 5 minutos/rotor BLDC.
14. Ruído: 60-70 decibéis ou menos.
(5)Mostra de fotos

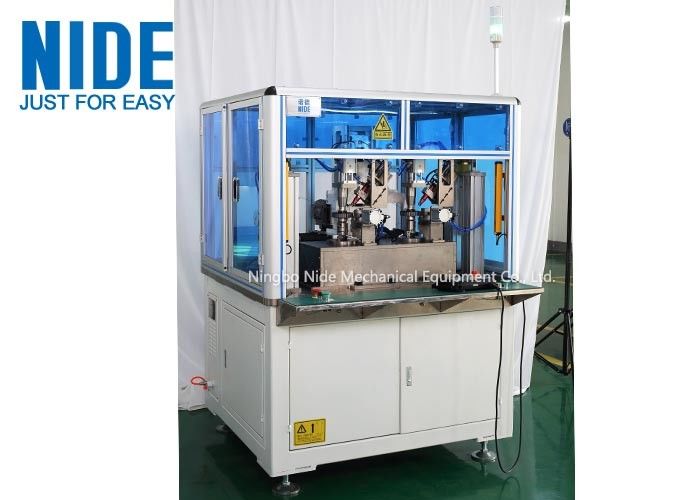

1.A máquina de enrolamento de agulha do estator BLDC

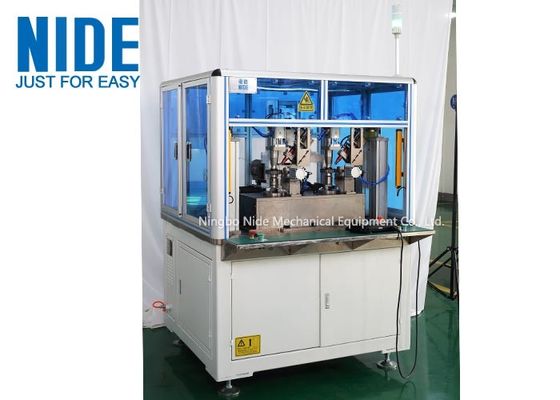

2. A máquina de enrolamento de agulha do estator BLDC
