380V Máquina automática de enrolamento de bobina de agulha do estator BLDC para motor rotor enrolador de agulha para motor sem escovas
(1) Indução da máquina:
Esta máquina de enrolar com agulha de motor sem escova é projetada para enrolar a bobina do estator da armadura externa BLDC.Os clientes podem definir parâmetros de acordo com as suas próprias necessidades, tais como enrolamento automático, enrolamento multi-fios, indexação automática, enrolamento automático, velocidade de enrolamento, etc.; Cada ciclo de ação enrolará 2 rotores BLDC ao mesmo tempo.operação simples e alta eficiência de produção.
(2) Parâmetro técnico:
| Nome do produto: |
Máquina de enrolar bobinas de armadura do estator BLDC/Enroladora de agulhas |
| Tipo: |
Automático |
| Identificação do blindado BLDC: |
20-80 mm (outras especificações podem ser especialmente concebidas) |
| O D.O.D. da armadura do BLDC: |
50-120 mm ((Outras especificações podem ser especialmente concebidas) |
| Comprimento da pilha BLDC Armadura: |
10 a 80 mm (corrida padrão)
100-200mm ((Longo curso, personalização especial)
|
| Dia de fio: |
0.5-1.5 mm ((Outras especificações podem ser especialmente concebidas) |
| Número de pólo aplicável: |
multipolar |
| Mecânico de enrolamento do motor: |
Enrolamento de agulhas |
| Estações de enrolamento: |
Dois. |
| Velocidades do fuso: |
0-300 RPM (regulado) |
| Mecanismo de servo: |
Dois motores indexadores de 4,4 kW
Um motor de enrolamento de 3 kW com travão
Motor de 750 W ou mais, com dois cabos
|
| Voltagem: |
380V/50HZ Três fios de quatro fases |
| Pressão do ar: |
0.5--1Mpa |
| Potência: |
20 kW |
| Dimensão: |
1200*1360*1800mm (Longo * Largura * Altura) Não inclui porta-cabeças |
| Peso: |
600 kg |
(3) Aplicação:
A máquina de enrolamento de agulha do rotor do motor é adequada para enrolamento de estator externo de motor sem escovas em muitos campos, como HM, equipamentos médicos, eletrodomésticos e veículos elétricos.
(4)Função e características:
1A máquina de enrolar com agulha de motor é adequada para enrolar bobinas de armaduras BLDC de vários polos.
2O quadro adota um perfil de alumínio espessado 4080, e a placa da mesa adota ferro fundido para absorver vibrações, mesmo quando enrolado a alta velocidade, a vibração é muito pequena.
3As peças de ferramenta e de fixação adotam o modo de posicionamento para baixo, posicionamento estável e aperto fiável.
4. Enxerto de fio e corte de fio, estrutura de parte de linha compacta, enxerto de fio e corte de fio é concluído de uma só vez;
5Diferentes parâmetros de estator e de enrolamento podem ser rapidamente alterados através da HMI para se adaptarem aos diferentes requisitos do estator.
6. Mudança rápida de ferramentas; ((20 minutos com proficiência)
7Proteção completa de liga de alumínio
8Controle PLC, visualização de falhas
9A resistência do fio é moderada, sem ferimentos, sem quebras, etc.
10O ensaio de sal do produto é efectuado num intervalo de 10 mA em um minuto.
11- Índice de segurança dos equipamentos: em conformidade com a norma CE.
12Eficiência: 120 rpm.
13Batimento: 5 minutos / rotor BLDC.
14Ruído: 60-70 decibéis ou menos.
(5)Exposição de imagens

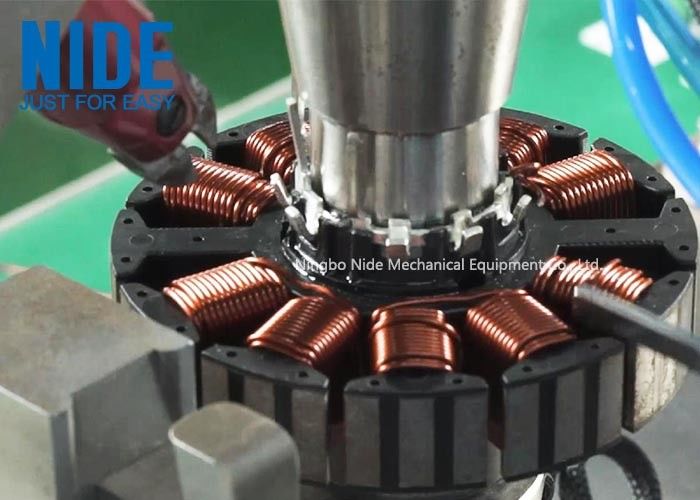

1.A máquina de enrolar agulhas de estator BLDC

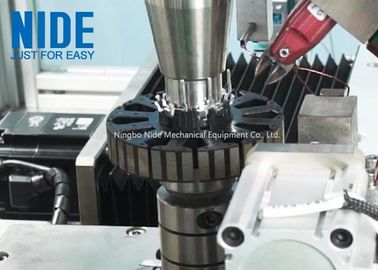

2. A máquina de enrolar agulhas de estator BLDC
