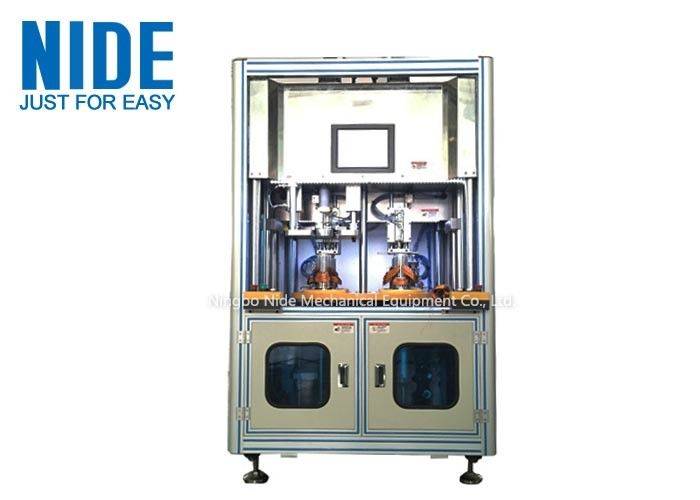

Máquina / Equipamento de Enrolamento Automático de bobina e bobina de motor estator de alta velocidade
Detalhes rápidos:
1Esta máquina podia enrolar e inserir bobinas automaticamente.
2Esta máquina é usada para estator de motor de indução.
3Controle de PLC e touch screen.
4- Operação simples, baixo ruído, velocidade rápida e alta automatização.
Descrição:
Esta máquina é capaz de fazer bobina de enrolamento, inserção de bobina e inserção de cunha.de modo a evitar os danos ao fio e a ruptura causada pelo cruzamento do fio e a desordem durante a transferência manual do fio. Esta máquina pode detectar o dano do revestimento de fio. A estação de inserção é controlada por servomotor. O parâmetro pode ser definido na tela sensível ao toque.
Com estação serval trabalhando simultaneamente, esta máquina é eficiência e economiza custo de mão-de-obra.
Especificações:
|
Superdose máxima do estator.
|
≤ φ150 mm
|
|
Identificação do estator
|
≤ φ110 mm
|
|
comprimento da pilha de estatores
|
30 a 120 mm
|
|
Intervalo de números de slot
|
8 ~ 48 slots
|
|
Fios apropriados
|
0.18-φ1,2 mm
|
| Altura da bobina |
3 |
|
Fios adequados
|
Arame de cobre/arame de alumínio
|
| Modo de inserção de enrolamento |
Cadeado/mesmo núcleo |
| Tempo de lançamento |
≤ 40 s/pc |
|
Voltagem
|
380V50/60Hz
|
| Potência |
15 kW |
|
Fonte de ar
|
0.6-0.8MPa
|
|
Produtividade das máquinas
|
400 pcs/ 8 horas
|
|
Dimensão da máquina
|
2000×(W)1300×(H)2300mm
|
|
Peso
|
≈ 4000 kg
|
Aplicações:
Esta máquina pode inserir o enrolamento/bobina e a cunha/capa superior na ranhura do estator simultaneamente.É adequado para motor de ar condicionado, motor de máquina de lavar, motor de compressão, motor de ventilador, motor de gerador e motor de bomba.
Vantagens competitivas:
Variedade de aplicações, fácil operação.
Fornecemos diretamente nossos ímãs para muitos países, como EUA, França, Turquia, Irã, Índia, Brasil, Argentina, México, etc.
Podemos personalizar a máquina para o nosso cliente.
Informações necessárias para o inquérito da máquina de inserção de enrolamento do estator
Seria melhor se o cliente pudesse nos enviar um desenho detalhado, incluindo as informações abaixo.
1Desenho de laminação do estator
2Desenho da pilha de estatores
3Desenho do enrolamento do estator
4Desenho da distribuição do enrolamento
5. Desenho de cunhas e seus materiais
6Aplicação do estator
7Produtividade necessária
8Outros requisitos técnicos
Se possível, será melhor se o cliente pode nos enviar amostras.
