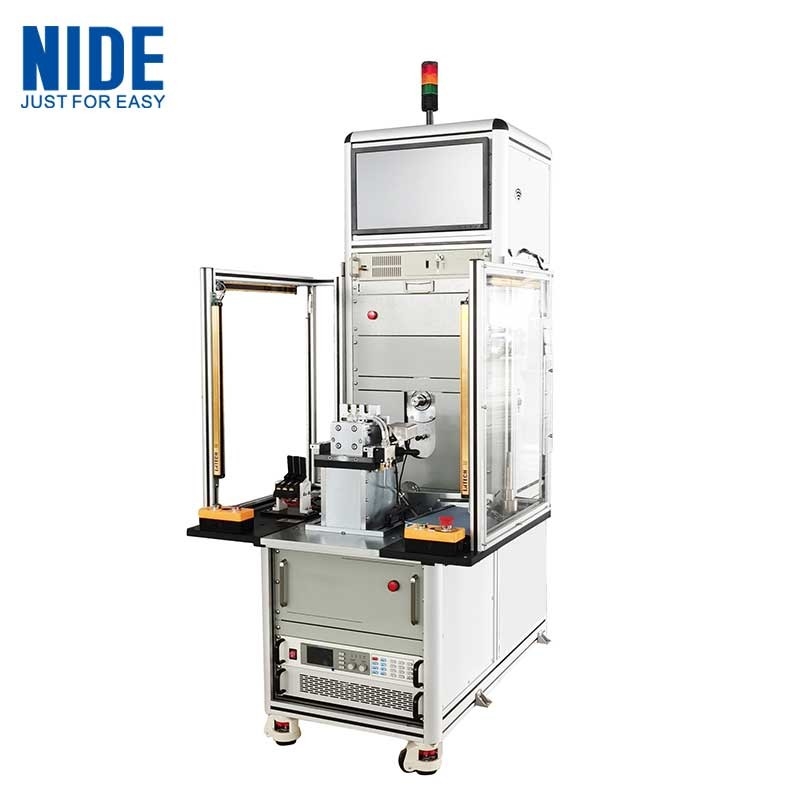

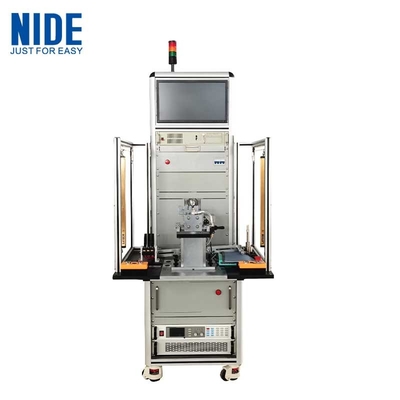

Máquina automática de ensaio de motores de eixo de roda BLDC

I. Máquina de ensaio sem carga do motor

Características de ensaio:

1. Teste de resistência dielétrica (Hi-pot)

1.1 Intervalo/exatidão de regulação da tensão de saída:AC200~3000V ± 2%*valor definido+10V

1.2 Faixa/precisão de medição da corrente de ruptura:00,10 ∙ 20,00 mA ± 2%*valor de exibição + 0,05 mA

1.3 Límite superior do intervalo de alarme de corrente pré-definido:0.10 ∙ 20.00 mA; limite inferior:0.00 ∙ 20.00 mA

1.4 Intervalo de tempo/resolução do ensaio:0.5999.9s 0,1s/passo

1.5 Detecção de arco: nível 1~9 (a sensibilidade mais elevada)

2Teste de resistência ao isolamento

2.1 Intervalo/precisão de regulação da tensão de saída: DC500V/1000V ± 2%*valor de regulação+10V

2.2 Faixa de medição da resistência ao isolamento:1 ‰ 500 MΩ ± 3%*valor de exibição+0,5 MΩ

2.3 Intervalo de definição do alarme de resistência ao isolamento: limite superior: 0 ‰ 500 MΩ; limite inferior: 1 ‰ 500 MΩ

2.4 Intervalo de tempo/resolução do ensaio: 0,5 999,9 s 0,1 s/passo

3- Teste de sobretensão:

3.1 Faixa de definição da tensão de saída: 500~3000V±3%*valor do ecrã+8V

3.2 Projeto de comparação da forma de onda: diferença de área, área diferente, coroa, posição de fase

4. Teste de baixa resistência em CC:

4.1 Faixa/precisão de medição:0.01Ω20KΩ ±0,3%*valor de exibição + 3 dígitos, compensação de temperatura pode ser definida

4.2 Intervalo de tempo/resolução do ensaio:0.300s 1s/passo

II. Máquina de ensaio de carga do motor:

Sistema de ensaio

1Parâmetro de ensaio:

RPM, binário, potência de saída, tensão, corrente, potência de entrada, tensão do capacitor, fator de potência, frequência, eficiência, temperatura ambiente e rotação.

2. Medição da saída:

2.1 Medida de RPM:

00,01 rpm~999,99 rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm. Precisão superior a ±0,1% F.S.

2.2 Medição do binário:

10 mNm~200 mNm, precisão: 0,5% F.S.;

300 mNm a 500 Nm, precisão superior a ± 0,2% F.S.

2.3 Medição da potência de saída:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, Precisão melhor que ± 0,2% F.S.

2.4 Medida de rotação: CW, CCW, STALL

3Função principal:

3.1 Ensaios de desempenho: ensaios manuais/automáticos/em pontos fixos.temperatura ambiente e rotação;

3.2 Ensaios antes da entrega: fixar um dos par, RPM, corrente, potência de saída, comparar outros elementos, julgar OK/NG.

3.3 Ensaios do tempo de vida: equipados com 15 fases de ensaio de carga e de valores fixos e de tempo de fixação.

4Configuração IPC:

4.1 Caso: memória 4 GB; disco rígido: 120 GB

4.2 Monitor: 19 polegadas

5Operação básica

Cablagem externa;

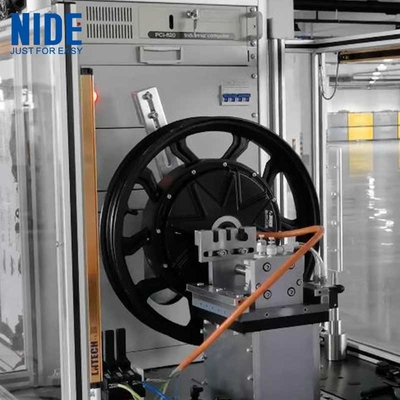

Carregar o motor no dispositivo, ajustar a posição do motor para ligar o eixo do motor ao eixo do dinamômetro.

Conectar o cabo de alimentação do motor à saída da fonte de alimentação em corrente contínua através da caixa de ligação por fio.

Páginas de ensaio (apenas para referência)

Linha de montagem do Wheel Hub Motor. Vídeo de fabricação do motor da bicicleta elétrica.

A Nide pode forneceruma linha de montagem automática de motores diferente, adequada para um conjunto de motores de indução de vários tipos, um conjunto de motores BLDC, um conjunto de motores elétricos universais e um conjunto de motores DC,Podia montar automaticamente o rotorÉ utilizado para motores de máquinas de lavar roupa, motores de ventilador, motores BLDC, motores DD, motores de bicicletas elétricas, motores de veículos elétricos, motores hub,DD BLDC motor de máquina de lavar roupa , motor do compressor, motor do aspirador, motor da ferramenta elétrica, motor do limpador, motor do misturador, motor da bomba RO, motor NEMA, motor DC, etc.programação e flexibilidade de ferramentas fáceis de usar.

Com um bom serviço, filosofia única, equipe profissional e qualidade confiável, ganhamos a confiança dos clientes em todo o mundo gradualmente.Fornecemos os nossos produtos direta e indiretamente a mais de 50 países.Entre os clientes, muitos são empresas de renome mundial.
