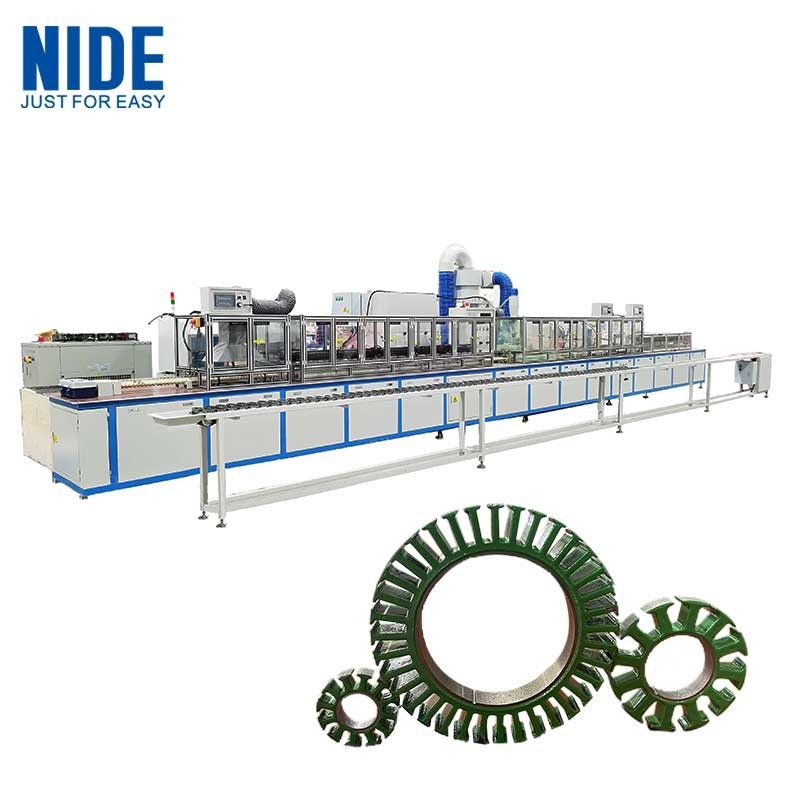

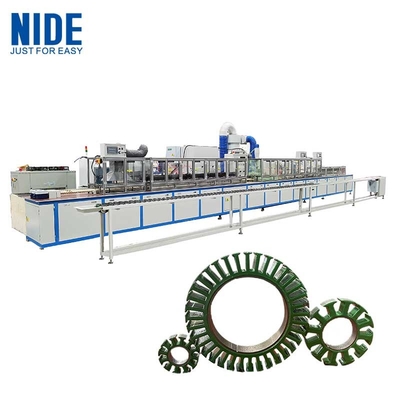

Linha automática de revestimento de isolamento por pó eletrostático para núcleo do motor estator sem escovas

1Aplicação

A máquina de revestimento em pó é especialmente utilizada para o revestimento do rotor do micro motor e da potência de isolamento da ranhura do estator do motor sem escovas.Substitui a tecnologia tradicional de inserção de papel de isolamento e melhora a eficiência da produçãoMelhora o equilíbrio, a resistência à tensão e outras propriedades eléctricas do motor, e também facilita o enrolamento do enrolamento da armadura.

2Princípio de funcionamento:

O processo de revestimento do leito fluidizado eletrostático é adotado, e o aquecimento de alta frequência é rapidamente curado,para que o pó de resina epóxi seja derretido e nivelado devido ao calor e adere à superfície do estator e do rotor para formar um revestimento de isolamento de alta qualidade, que substitui o papel de isolamento tradicional.

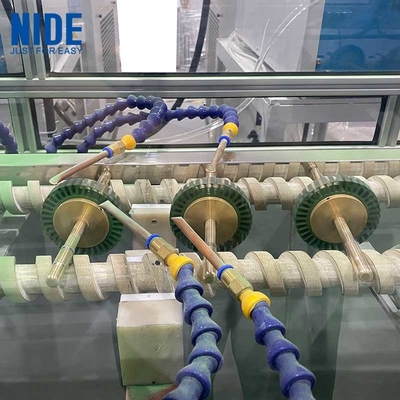

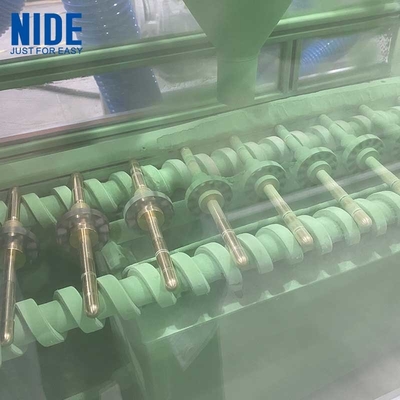

O estator e o rotor são transportados para o leito fluidizado por um parafuso.e depois é uniformemente revestido na armadura sob a ação de eletricidade estática de alta tensãoO aquecimento de alta frequência derrete e solidifica o revestimento, o que resulta em uma redução da pressão do revestimento.para que a fenda da armadura tenha uma camada de isolamento uniforme.

3Características técnicas:

3.1. Alta eficiência de trabalho e baixa intensidade de trabalho;

3.2A camada de isolamento é uniforme e a espessura do revestimento pode ser ajustada de acordo com os requisitos do cliente;

4Parâmetros técnicos:

Dimensões (L × W × H): 12300 × 810 × 1470 mm

Voltagem: trifásica 380V, 60HZ

Potência total: 90 kW

Velocidade de transporte do rotor: 0,1 M/min

Espessura do revestimento: 0,15 mm (de acordo com as especificações do pó)

Taxa de recuperação do pó: 98%

Volume de ar de circulação de pó: 2500M3/h

5Descrição estrutural:

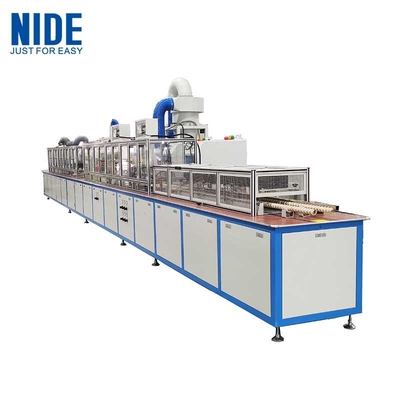

A máquina consiste num dispositivo de pré-aquecimento e arrefecimento, num dispositivo de transmissão, num revestimento fluidizado, num dispositivo de limpeza de pó, num dispositivo de recuperação de pó, num sistema de aquecimento e arrefecimento de alta frequência,Quadro e cobertura protetora.

6Controle da espessura do revestimento

6.1Sob a mesma alta tensão eletrostática, reduzindo a velocidade do parafuso e aumentando a pressão do ar de alimentação de pó pode aumentar a espessura do revestimento.

6.2A uma certa velocidade de parafuso, o aumento da alta pressão eletrostática e a pressão de ar fluidificante podem aumentar adequadamente a espessura do revestimento.mas se a alta pressão eletrostática for muito grande, afectará a planura do revestimento.

6.3A pressão do ar de alimentação do pó não deve ser demasiado grande, caso contrário o pó transbordará.

7- Controle da temperatura do aquecimento

7.1 Ajustar a potência de saída de alta frequência em função do tamanho da armadura e dos requisitos de aquecimento de pó.

7.2 Após o ajuste, registar os dados e não alterar os parâmetros à vontade.
