| Lugar de origem: | China |
| Marca: | nide |
| Certificação: | none |
| Número do modelo: | ND-SLR01C |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira adequada para transporte marítimo |
| Tempo de entrega: | 60 dias úteis |
| Habilidade da fonte: | 90 conjuntos por ano |
| Nome: | Máquina de enrolar bobinas de estaotr | Utilizado para: | Tipo linear de enrolamento de bobina de estator |
|---|---|---|---|
| Cor: | branco ou personalizado | Serviço pós-venda: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Condição: | Novos | Estator OD: | Max 120mm |
| Tipo: | Meio | Aplicação: | Fabricação de motores BLDC |
| Destacar: | Máquina de enrolar bobinas de estator linear,Máquina de enrolar bobinas estator de três pinos,Máquina de enrolamento automática da bobina do estator |
||

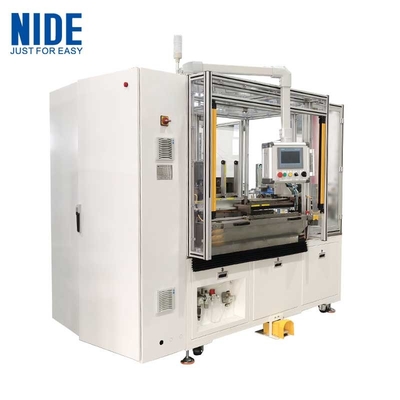

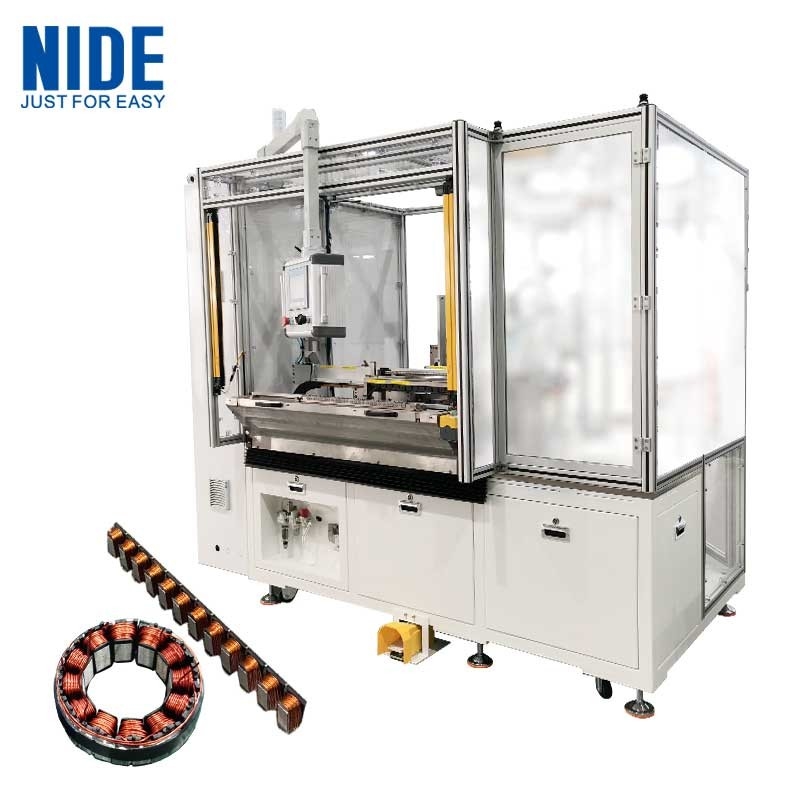

Esta máquina de enrolamento de agulha BLDC é usada para processo de enrolamento direto de três pinos.Melhoria considerável da eficiência da produção. Adequado para o enrolamento segmentado e linear da bobina do estator do motor BLDC.
1. Utilizado para enrolamento de estatores de vários polos: o equipamento pode enrolar estatores de 3 faixas ao mesmo tempo com cada movimento, melhorando muito a eficiência da produção.
2Carregamento manual e fixação automática do molde, que reduzem os esforços manuais.
3O processo de enrolamento pode realizar múltiplas funções de toque (configurações de tela), aperto de fio e corte de fio.
4O número de slots e curvas pode ser definido através da interface homem-máquina.
5Os diferentes moldes podem ser substituídos para corresponder às diferentes especificações do estator a ser produzido.Os parâmetros de enrolamento podem ser utilizados para diferentes estatores e os parâmetros de enrolamento podem ser rapidamente alterados através da interface homem-máquina para cumprir os requisitos de diferentes estatores.
6O equipamento tem função de saída de alarme.
7. Desempenho de segurança: Esta máquina adota sistema de proteção de segurança e proteção de interruptor de porta de segurança.

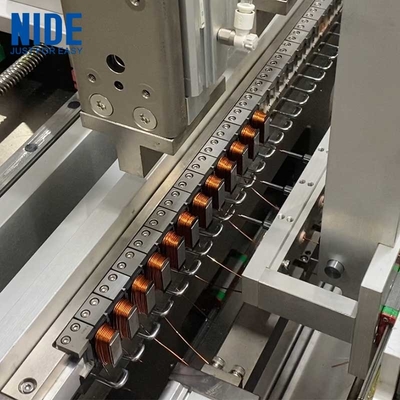

8. Utilizado para enrolar o estator em linha reta, carregamento e descarregamento manuais, fixação automática, enrolamento automático, mudança automática de poste, toque automático, gancho automático,corte pneumático dos primeiros e últimos fios.
9O equipamento dispõe de um modo de acção única/stepper/automático que pode ser convertido um no outro.Adequado para a operação dos três métodos de enrolamento (pólos consecutivos / fases completas / estator completo) na fixação.
10Folha de metal completa e proteção de placa de PC.
| Nome da produção: | Máquina de enrolar bobinas de estator linear de três pinos |
| Diâmetro máximo do estator: | Até 120 mm |
| Comprimento da pilha: | Até 50 mm |
| Número de dentes: | Até 36 caixas |
| Diâmetro do fio: | Até 1,6 mm (é necessário substituir o tensor para diferentes faixas de diâmetro do fio) |
| Método de enrolamento: | adequado para operar os três métodos de enrolamento (pólios consecutivos / fases completas / estator completo) |
| Tempo do ciclo de produção: | Maximo 80 segundos. |
| Taxa de passagem do enrolamento: | ≥ 99%. |
| Tempo de ciclo: | ≤ 80 sec/peça (12 postes) |
| Pressão do ar: | 0.4- Não.0.7 MPa |
| Fonte de alimentação: | 380V/50HZ trifásico de quatro fios |
| Potência total: | 12 kW |
| Dimensões: | Comprimento 1850*largura 2350*altura 1800mm |
| Peso: | Cerca de 950 kg. |
