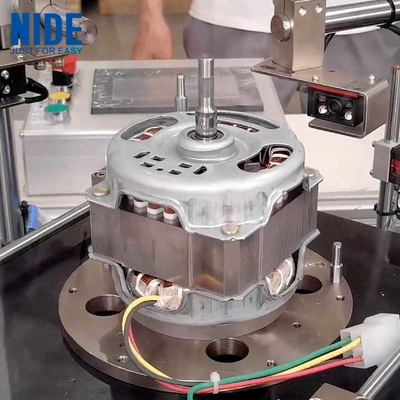

Linha de montagem de motor automático de lavadora, estator e rotor

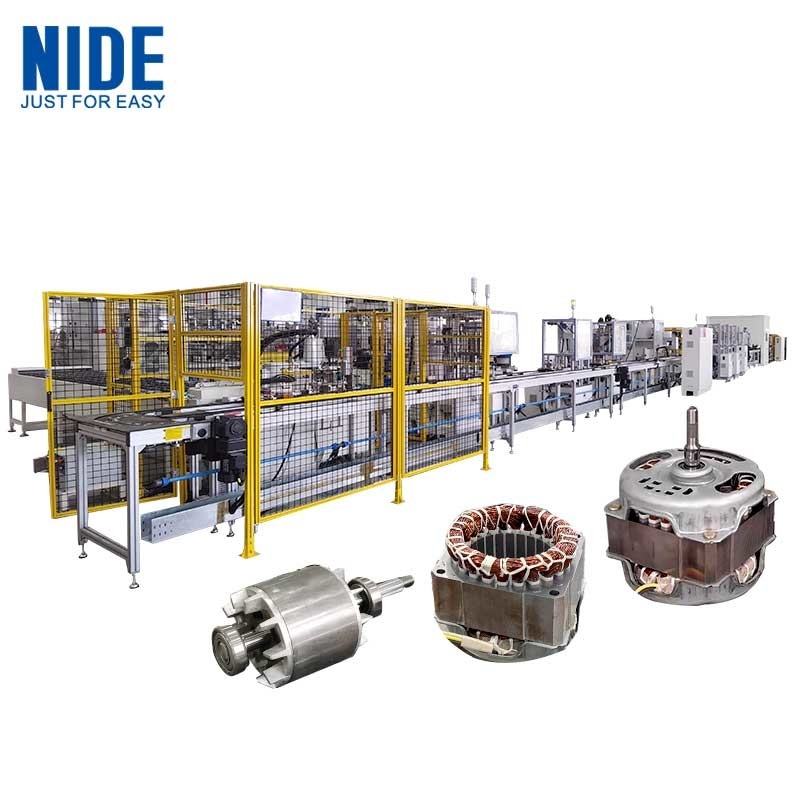

A linha de montagem automática do motor de indução consiste principalmente de duas partes chamadas de linha de produção de estator e linha de produção de rotor.Componentes do estator e do motor juntos, apresenta uma configuração rápida, eficiente e fácil, uma programação fácil de usar e flexibilidade de ferramentas.

Aplicação

Esta linha de montagem automática de motores é adequada para diferentes tipos de montagem de motores de indução, como motor de máquina de lavar, motor de ventilador, etc.

O operador necessário para esta linha de produção de motor estator e rotor é muito menor do que outras máquinas ou linhas.e alta produtividade, esta linha de estator melhora a competitividade dos fabricantes de motores.

Parâmetros técnicos da linha de montagem do motor

Esta linha de produção automática de motores consiste em várias máquinas.

1. Conjunto da casca inferior

Carregar a casca inferior, aplicar óleo e colocar os materiais na bandeja.

2. Conjunto de lavadora de ondas

Separar automaticamente a junta de onda, identificar automaticamente folhas simples e duplas; montar automaticamente a junta de onda na casca inferior.

3Montagem do estator e ensaio da máquina de lavar ondas

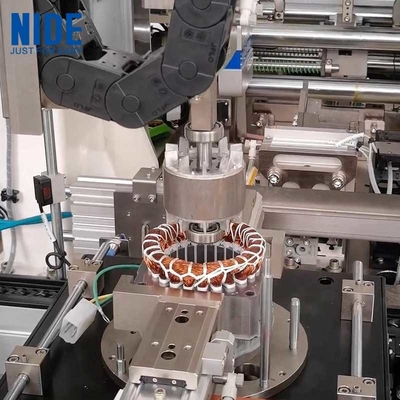

O operador verifica se há uma almofada de onda na caixa do estator e pressiona o estator na caixa do estator.

4. Montura do rotor

Carregar o núcleo e o eixo do rotor, pressionar o eixo do rotor no núcleo de ferro, instalar o torno no rotor, pressionar os rolamentos em ambas as extremidades do rotor,e montar o conjunto do rotor no estator

5. Conjunto de pinças

Disposição do torno do rotor do tipo E

6. Conjunto da casca superior

Carregar a casca superior, aplicar óleo, virá-la e montá-la no conjunto do estator.

7. Montura de rebites

O operador instala os acessórios do motor no motor e o operador instala rebites no estator.

8- Prensagem do rivet.

Utilize servo power para rivetar automaticamente os rebites e monitore a pressão e o deslocamento durante o processo de rivetagem.

9Detecção de espaços de ar

Detectar o espaço de montagem entre o rotor do motor e estator

10Detecção de funções

Teste funcional (conteúdo do ensaio: ensaio de resistência ao isolamento, ensaio de alta tensão, ensaio de sobretensão, ensaio de redução de tensão, ensaio de tensão nominal)

11. Marcação e detecção

A palete levanta e gira, fixa automaticamente os rótulos descascáveis e automaticamente retira os rótulos e os fixa na superfície correspondente do motor.

12Descarga automática.

O motor acabado é automaticamente descarregado no palete pelo robô.

Vídeo da linha de montagem do motor automático da máquina de lavar e do rotor

A nossa linha de montagem de motores totalmente automática é adequada para diferentes tipos de montagem de motores de indução, montagem de motores BLDC, montagem de motores elétricos universais e motor DC,Podia montar automaticamente o rotorÉ utilizado para motores de máquinas de lavar roupa, motores de ventilador, motores BLDC, motores DD, motores de bicicletas elétricas, motores de veículos elétricos, motores hub,DD BLDC motor de máquina de lavar roupa , motor do compressor, motor do aspirador, motor da ferramenta elétrica, motor do limpador, motor do misturador, motor da bomba RO, motor NEMA, motor DC, etc.

A Nide pode fornecer serviços chave na mão e consultoria técnica para a tecnologia de produção de motores, abrange vários tipos de motores.Podíamos realizar soluções personalizadas e inovadoras para atender a todos os requisitos de qualidade e produção, destinam-se a facilitar a produção de motores.

Nossa linha de montagem de motores totalmente automática é adequada para vários tipos de montagem de motores de indução, montagem de motores BLDC, montagem de motores elétricos universais e motor DC,Podia montar automaticamente o rotorÉ utilizado para motores de máquinas de lavar roupa, motores de ventilador, motores BLDC, motores DD, motores de bicicletas elétricas, motores de veículos elétricos, motores hub,DD BLDC motor de máquina de lavar roupa , motor do compressor, motor do aspirador, motor da ferramenta elétrica, motor do limpador, motor do misturador, motor da bomba RO, motor NEMA, motor DC, etc.programação e flexibilidade de ferramentas fáceis de usar.
