Máquina de formação automática de estator de pinça de cabelo Solução de tecnologia de motor de pinça de cabelo para motor de acionamento de automóveis

Descrição do processo

A estrutura principal inclui: mecanismo de alimentação de arame, mecanismo de endireitação, mecanismo de perfuração e remoção de tinta, mecanismo de liberação de arame, mecanismo de corte, mecanismo de formação de bobina de alfinete,Mecanismo de sucção de resíduos, mecanismo de fiação, etc.;

OMáquina de formação de estator de pinça de cabeloé iniciado manualmente e a máquina completa automaticamente o descarregamento de material, endireitamento de fio de cobre, perfuramento e remoção de tinta, alimentação de comprimento fixo, moldagem 2D, corte, moldagem 3D,sucção de resíduos, estampagem e moldagem, e colecção de alfinetes.

Carregamento e descarregamento manuais de bobinas de arame de cobre,

Formar automático por máquina,

Substituição manual dos moldes.

O processo de enrolamento do estator de alfinete é dividido em 5 etapas:

• Descolagem do arame de cobre da bobina, endireitamento e alimentação na estação

•Remover a insolação do fio em determinadas posições

•Corte de peças de arame para certos comprimentos exigidos

•Flexão de formas 2D

• Formação de formas 3D com uma única matriz de moldagem instalada, flexível para troca de diferentes formas

Controle de qualidade da tecnologia de formação de pinças

1Sistema de alimentação por servo-cabeça, alimentação por cabo	a precisão pode atingir ≤ ± 0,2 mm;
2. O desvio entre o tamanho da forma em U após a formação e o modelo digital teórico:	a retidão da perna é ≤ 0.2, a coroa incluindo R e o contorno 20 mm abaixo da coroa é ≤1;
3O ângulo de curvatura 2D	A precisão é ≤ 0,5°;
4A tensão de ruptura da linha U-pin	É igual ou superior a 90% da tensão de resistência exigida para o fio de cobre (o valor da tensão de resistência deve ser verificado na prática);
5O pin U não apresenta curvaturas, deformações ou entrelaçamentos anormais;
6Não há resíduos na remoção da tinta e a espessura é uniforme;

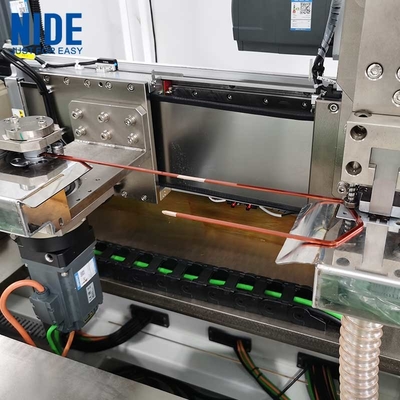

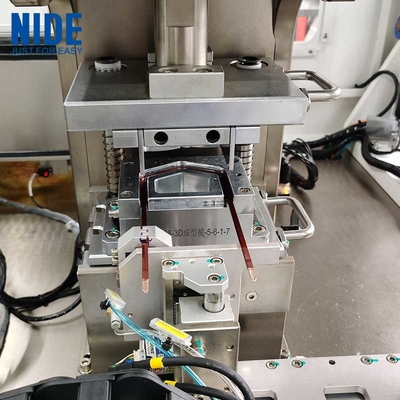

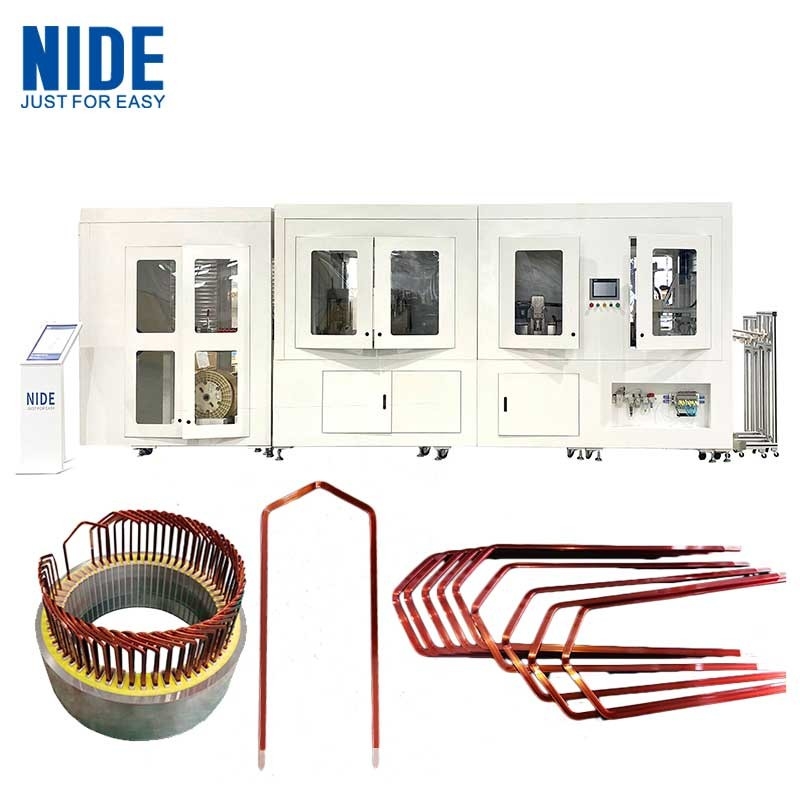

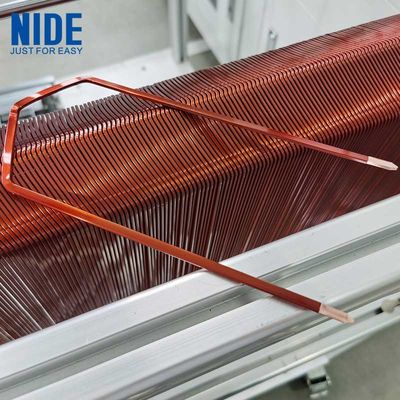

Exposição de imagens:
