| Lugar de origem: | China |
| Marca: | Nide |
| Certificação: | None |
| Número do modelo: | BXSIIL4-160/160 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira apropriada para o transporte do mar |
| Tempo de entrega: | 60 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100set pelo ano |
| Circunstância: | Novo | Tipo: | Automatização alta |
|---|---|---|---|
| Estação de funcionamento: | Quatro | Tempo do passo: | menos 14s/pc (24 entalhes) |
| Peso: | ≈1500Kg | Dimensão: | (L) 2000× (W) 1100× (H) 1900mm |
| Destacar: | máquina de enrolamento do motor,máquina de enrolamento automática |
||

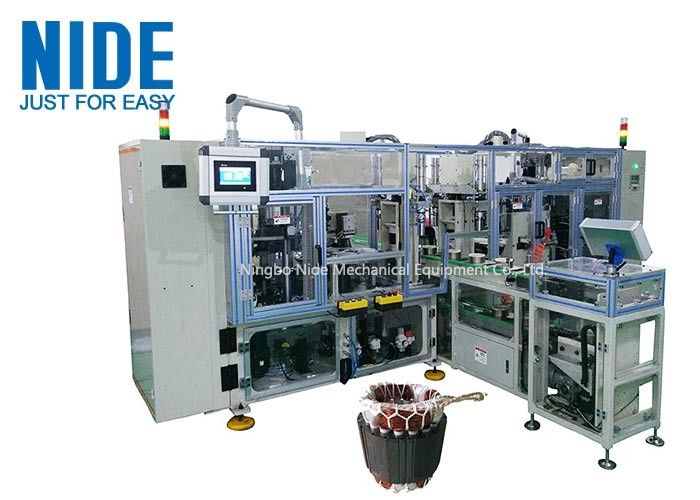

Tipo máquina do transporte de laço automática da bobina de estator com estação quatro
Esta máquina de atadura é equipamento com um transporte que possa ser usado para transferir os estatores. Devido à estação de funcionamento quatro, esta máquina de atadura é da grande automatização. Durante a atadura do processo, a carga do operador os estatores, a seguir a máquina farão automaticamente o processo de atadura. Conrolled pelo PLC, e todo o parâmetro pode ser indicado e ajustado no tela táctil. A máquina pode armazenar o parâmetro diferente do estator.
Dados técnicos da máquina de laço
| Estator OD | φ40-φ160mm |
| Identificação do estator | ≤100mm |
| Altura de pilha | 30-160mm |
| Altura da bobina | ≤65mm |
| Tempo do passo | ≤14s/pc (24 entalhes) |
| Pressão de ar | 0.4-0.6MPa |
| Fonte de alimentação | 380V 50/60Hz 6Kw |
| Peso | ≈1500Kg |
| Dimensão | (L) 2000× (W) 1100× (H) 1900mm |
Aplicação
É apropriado para o motor do condicionador de ar, o motor da máquina de lavar, o motor da compressão, o motor de fã, o motor do gerador e o motor da bomba.
Função principal e característica da máquina
Esta máquina adota a estrutura das placas da plataforma giratória com a estação de trabalho quatro, equipada com o dispositivo de pressão do estator, o auto dispositivo de alimentação, o dispositivo de alimentação do auto fio, o auto dispositivo de atadura, o auto dispositivo do corte e o ect. O enrolamento da saliência adota a agulha gêmea que ata simultaneamente. A agulha que transpositioning, enganchando e índice do estator é controlada pelo sistema de servo de cinco eixos.
O teste padrão de atadura diferente pode ser ajustado, como o entalhe pelo laço do entalhe, pelo laço do entalhe do intervalo e pelo laço extravagante. Com velocidade rápida, operação de baixo nível de ruído, simples e mudança de utilização de ferramentas fácil, esta máquina pode ser conectada à linha de produção automática do estator.
A estação de trabalho desta máquina de atadura
Estator feito por esta máquina
