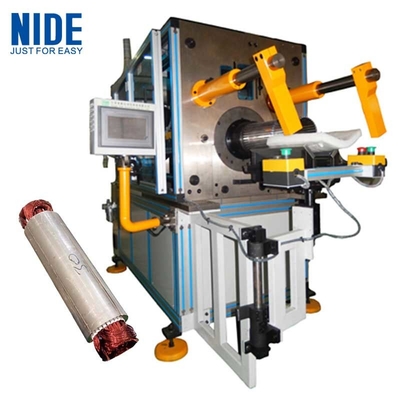

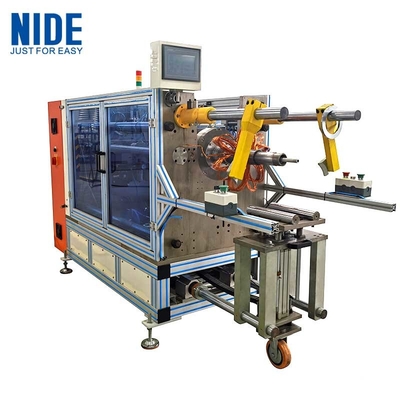

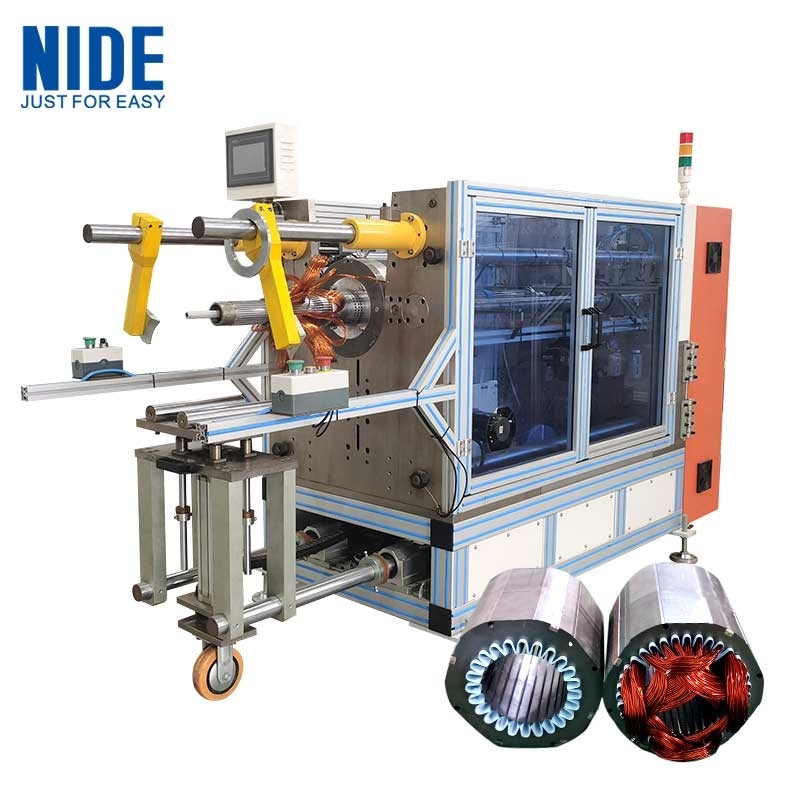

Máquina de inserção de enrolamento de estator horizontal com modo de alimentação de cunha
Detalhes rápidos:
1Isto pode enrolar a bobina e inserir a cunha automaticamente.
2É controlado por PLC.
3Esta máquina de inserção de enrolamento é concebida com um quadro horizontal.
4. fácil operação e conveniente troca de ferramentas.
5.O modo de desmontagem da cunha pode ser definido de acordo com diferentes motores.
Descrição:
Esta máquina de inserção de enrolamento adota sistema de condução de servo motor AC, sistema de regulação de velocidade de conversão de frequência AC, sistema pneumático.Ele pode alcançar configuração de comprimento de cunha, alimentação, corte, formação e inserção no estator juntamente com a bobina automaticamente.
O modo de desmontagem da cunha pode ser definido de acordo com diferentes motores.A máquina de inserção de enrolamento horizontal está equipada com interface de controle homem-máquina,Máquina de inserção de enrolamento horizontal tem a função de exibição de estado, alarme de avaria, configuração de vários parâmetros, etc. Tem a característica de aplicação generalizada, alta automação, fácil operação e conveniente troca de ferramentas.
Ligação de vídeo da máquina
https://www.youtube.com/watch?v=gwKJkpzHu6o
Vantagens competitivas:
A máquina é controlada por PLC. Todos os parâmetros podem ser definidos na tela sensível ao toque.
É adequado para estatores com diferentes números de modelo e dimensões.
A operação e o processo de troca de ferramentas são fáceis.
Podemos personalizar a máquina para o nosso cliente de acordo com as suas necessidades.
Aplicação:
É adequado para estatores aplicados em motor de fase única, motor de três fases, motor de compressor, motor de arranque, motor de máquina de lavar, ar condicionado ect.
Especificações:
|
Identificação do estator
|
110~210 mm
|
|
- Superdose de estator.
|
175 ~ 300 mm
|
|
comprimento da pilha de estatores
|
≤ 250 mm
|
|
Intervalo de números de slot
|
16 ~ 48 slots
|
|
Fios adequados
|
0.2~1.2 mm
|
|
Input
|
380 V/50 Hz
|
|
Fonte de alimentação
|
380/50/60Hz4Kw
|
|
Dimensão
|
1000*2000*2000 mm
|
|
Peso
|
≈ 1850 kg
|
